《校园智能分类垃圾桶》
第一作者
钟香怡 谢梦瑶杨婷
所在年级
高二
目录
TOC \o "1-3" \h \u HYPERLINK \l _Toc30922 1. 项目作品概述 PAGEREF _Toc30922 \h 1
HYPERLINK \l _Toc31008 1.1作品背景 1
HYPERLINK \l _Toc25588 1.2作品主体结构 PAGEREF _Toc25588 \h 1
HYPERLINK \l _Toc24358 1.3实现功能与工程结构设计要求 1
HYPERLINK \l _Toc31990 1.3.1实现功能要求： PAGEREF _Toc31990 \h 2
HYPERLINK \l _Toc28161 1.3.2工程结构要求： PAGEREF _Toc28161 \h 2
HYPERLINK \l _Toc4442 2、 主要工程结构设计与模型制作 PAGEREF _Toc4442 \h 2
HYPERLINK \l _Toc529 2.1 结构设计效果图 PAGEREF _Toc529 \h 2
HYPERLINK \l _Toc28959 3、 硬件选用与连接 2
HYPERLINK \l _Toc16852 3.1 硬件清单 3

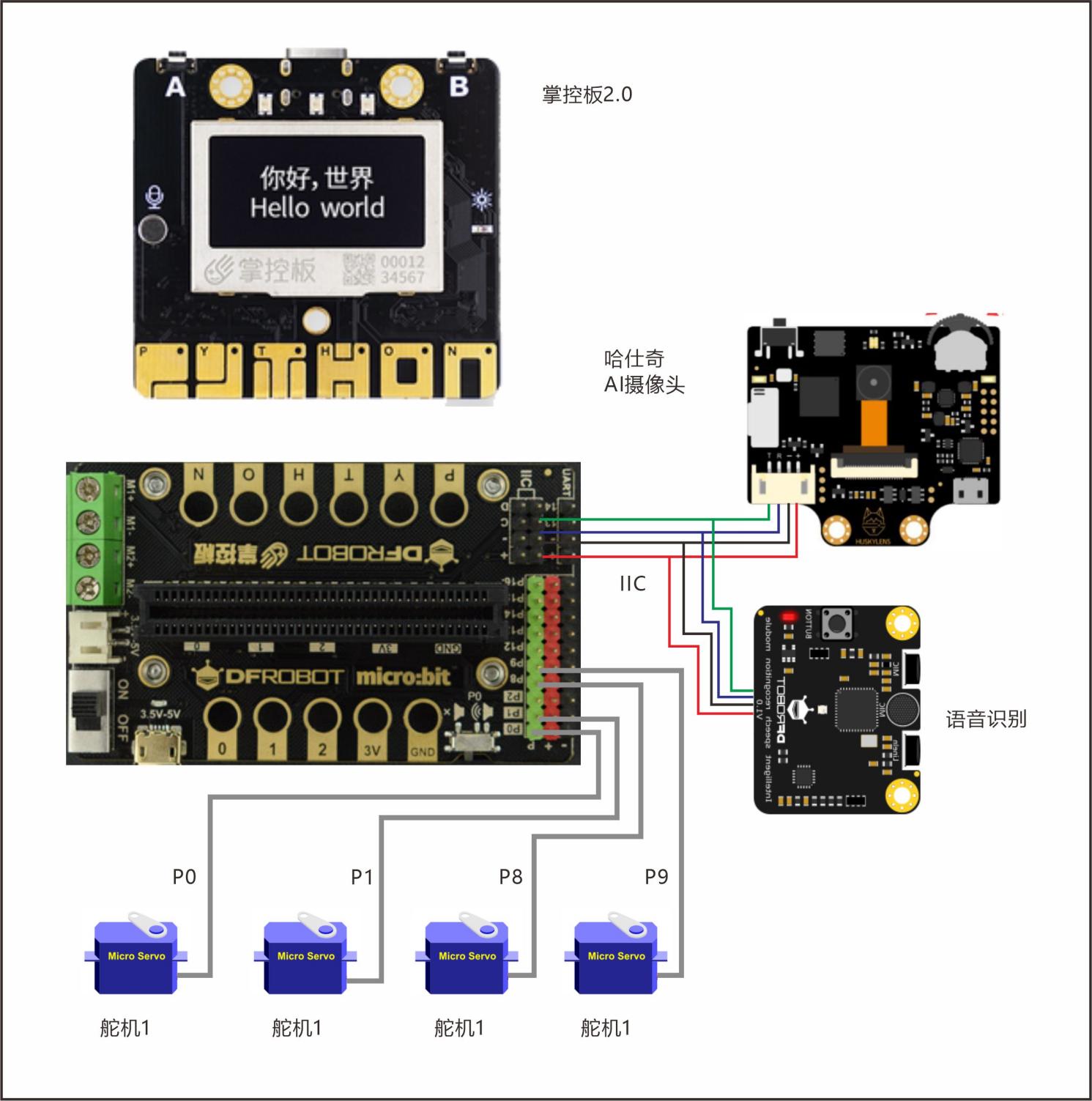

HYPERLINK \l _Toc3576 3.2 硬件连接图 4
HYPERLINK \l _Toc2296 3.3 有关技术参数 4
HYPERLINK \l _Toc27422 3.3.1掌控板技术规格 4
HYPERLINK \l _Toc1928 3.3.2Gravity: I2C语音识别模块主要参数 5
3.3.3AI视觉传感器........................................................5
HYPERLINK \l _Toc16254 4、电脑编程 6
4.1 HYPERLINK \l _Toc27372 图形化编程 7
4.2 HYPERLINK \l _Toc16007 编程代码 11
HYPERLINK \l _Toc18059 5、制作过程 16
HYPERLINK \l _Toc984 6、创新设计说明 16
HYPERLINK \l _Toc23049 7、作品设计体会 17
《校园智能分类垃圾桶》
项目作品概述
1.1作品背景
近年来，随着城市化进程的加速和消费水平的提高，垃圾分类问题日益突出。垃圾分类作为解决城市问题垃圾污染的重要举措，已成为城市管理和居民生活的热点问题。为了引起更多市民的重视，许多城市已发布相关提醒，但仍有一部分市民置之不理，且对垃圾分类知识并不了解。
2023年以来，随着环保市场的回暖，垃圾分类处理市场出现了一定程度的复苏，垃圾分类再次掀起热潮。不过，各个城市垃圾分类管理规范程度不同，直接投放达标率也有所差异，总体来看，垃圾分类市场仍有进步空间。
《“十四五”城镇生活垃圾分类和处理设施发展规划》提出，到2025年底，全国城市生活垃圾资源化利用率达到60%左右，生活垃圾分类收运能力达到70万吨/日左右，基本满足地级及以上城市生活垃圾分类收集、分类转运、分类处理需求，并鼓励有条件的县城推进生活垃圾分类和处理设施建设。全国城镇生活垃圾焚烧处理能力达到80万吨/日左右，城市生活垃圾焚烧处理能力占比65%左右。由此可见，2023年内地级及以上城市居民小区覆盖率仍需提高，对照2025年目标生活垃圾日处理能力也有进步空间。
了解垃圾分类知识，能帮助我们更好的缓解垃圾分类问题。我们设想如果能有一个能根据识别垃圾来自我分类，并与此同时输出应该分的种类，这样就可以在人们日积月累中，让人们牢记垃圾分类知识，并帮助人们更好的垃圾分类，所以我们设计了这个智能分类垃圾桶。
1.2作品主体结构
作品由四个部分构成：
主控---安装在垃圾桶旁，负责数据采集、判断、发出指令等；
舵机---安装在垃圾桶内，负责自动感应垃圾种类，并作出转向；
显示屏---安装在垃圾桶上，自动对码、无线接收中控的指令，并作出垃圾种类或垃圾桶识别和打开的显示；
语音识别传感器---安装在垃圾桶旁，负责输入垃圾名称；
1.3实现功能与工程结构设计要求
1.3.1实现功能要求：
1）可以自动识别垃圾种类，并及时屏幕显示步骤；
2）可以语音识别垃圾，并及时屏幕显示垃圾种类提示人们；
3）可以根据识别结果打开相应的垃圾桶；
1.3.2工程结构要求：
1）安装灵活：AI摄像头与主控板结合安装在垃圾桶旁，可调整上下角度，可拆卸。
2）创作合理：在使用过程中不易损坏；
3）实时更新：可以根据最新扫描的数据，作出最新的分类处理；
4）传感准确：根据扫描物品判断分类结果，并作出相应反应；
本装置适用于任何地区任何的人，更可以有效提高人民对垃圾分类进行判断；繁忙的学习任务中，我们与老师讨论了多种设计方案，最后决定采用掌控板、AI摄像头、人工智能等技术实现本设计；希望能对广大人民有所帮助，改善垃圾分类问题。

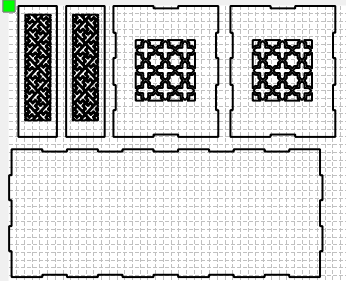

主要工程结构设计与模型制作

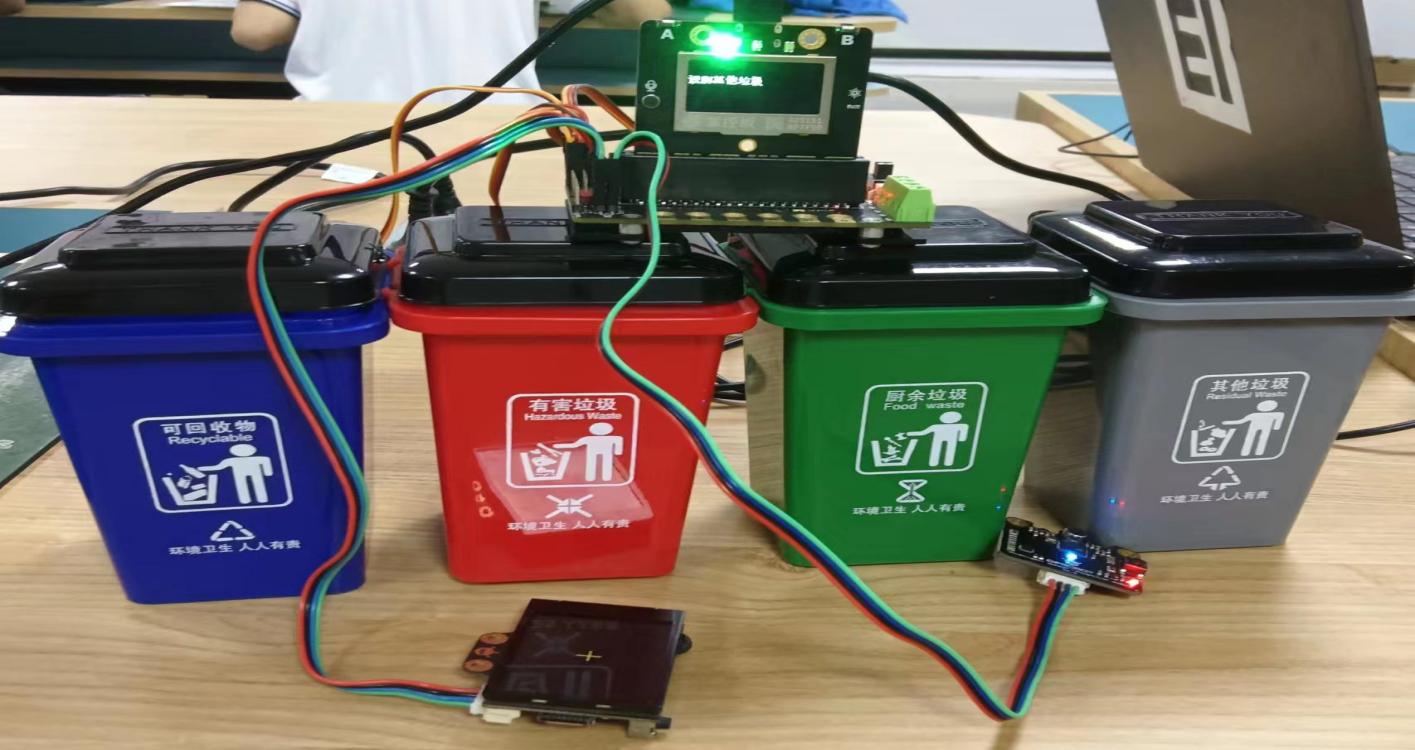

硬件选用与连接
3.1 硬件清单
序号
设备
型号
测量数据
备注
单价
数量
金额（元）
01
开发板
掌控板2.0
主控
99
1
99
02
I/O扩展板
micro:bit掌控双兼容
连接外置传感器、执行器
89
1
89
03
语音识别模块
Gravity: I2C语音识别模块
识别语音
识别语音
199
1
199
04
Al摄像头
Gravity: 二哈识图
垃圾的种类
识别物品
379
1
379
05
舵机
DF9GMS 180° 微型舵机
开关垃圾桶
25
4
100
06
铝电池+盒子
提供电源
50
1
50
07
Typc数据线
一条
10
08
杜邦线
若干
3.3 有关技术参数
3.3.1掌控板技术规格：
ESP-32主控
处理器：Tensilica LX6双核处理器（一核处理高速连接；一核独立应用开发）
主频：高达240MHz的时钟频率
SRAM：520KB
Flash：8MB
Wi-Fi标准：FCC/CE/TELEC/KCC
Wi-Fi协议：802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)，A-MPDU和A-MSDU聚合，支持0.4us防护间隔
频率范围：2.4~2.5 GHz
蓝牙协议：符合蓝牙v4.2 BR/EDR和BLE标准
蓝牙音频：CVSD和SBC音频低功耗：10uA
板载元件
三轴加速度计MSA300,测量范围:±2G
地磁传感器
光线传感器
麦克风
3 颗全彩ws2812灯
1.3英寸OLED显示屏，支持16*16字符显示，分辨率128x64
无源蜂鸣器
支持2个物理按键(A/B)、6个触摸按键
支持1路鳄鱼夹接口，可方便接入各种阻性传感器
拓展接口
20通道数字I/O， (其中支持12路PWM，6路触摸输入)
5通道12bit模拟输入ADC，P0~P4
1路的外部输入鳄鱼夹接口:EXT/GND
支持I2C、UART、SPI通讯协议
供电电压：5V
工作电压：3.3V
最大工作电流:200mA
产品尺寸：48*52mm
包装尺寸：100*103*30mm
单主控板重量：14.8g
含包装重量：66.7g
3.3.2 Gravity: I2C语音识别模块主要参数
工作电压：3.3~5V
最大工作电流：≤370 mA(5V)
通信方式：I2C/UART
I2C地址：0x64
固定命令词条数：135条
学习命令词条数：17条
学习唤醒词条数：1条
板载麦克风灵敏度：-28db
模块尺寸：49 * 32 mm

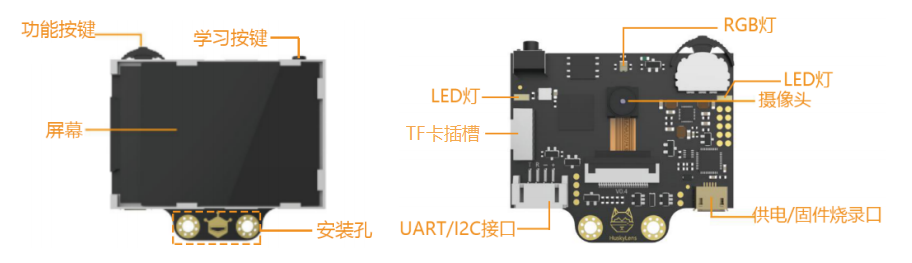

3.3.3 AI视觉传感器
处理器：Kendryte K210
图像传感器：
SEN0305 HuskyLens: OV2640(200W像素)
SEN0336 HuskyLens PRO: OV5640(500W像素)
供电电压：3.3~5.0V
电流消耗： HYPERLINK "mailto:320mA@3.3V" 320mA@3.3V, HYPERLINK "mailto:230mA@5.0V" 230mA@5.0V（电流值为典型值；人脸识别模式；80%背光亮度；补光灯关闭）
连线接口：UART，I2C
显示屏：2.0寸IPS，分辨率320*240
内置功能：人脸识别，物体追踪，物体识别，巡线追踪，颜色识别，标签识别，物体分类
尺寸：52mm*44.5mm
4、电脑编程
4.1图形化编程
4.2编程代码:
/*!
* MindPlus
* mpython
*
*/
#include <MPython.h>
#include<DFRobot_ASR_M.h>
#include <DFRobot_Servo.h>
#include <DFRobot_HuskyLens.h>
// 动态变量
volatile float mind_n_ShiBieBianHao;
// 函数声明
void DF_LaJiFenLei();
// 创建对象
DFRobot_ASR asr;
DFRobot_HuskyLens huskylens;
Servo servo_P0;
Servo servo_P1;
Servo servo_P8;
Servo servo_P9;
// 主程序开始
void setup() {
mPython.begin();
servo_P0.attach(P0);
servo_P1.attach(P1);
servo_P8.attach(P8);
servo_P9.attach(P9);
asr.begin(LOOP,MIC);
asr.addCommand("zhi dai",1);
asr.addCommand("yi la guan",2);
asr.addCommand("dian chi",3);
asr.addCommand("xiang shui ping",4);
asr.addCommand("yu gu tou",5);
asr.addCommand("ping guo he",6);
asr.addCommand("yi ci xing kuai zi",7);
asr.addCommand("yi yong mian qian",8);
asr.start();
rgb.write(0, 0x0000FF);
huskylens.beginI2CUntilSuccess();
huskylens.writeAlgorithm(ALGORITHM_OBJECT_CLASSIFICATION);
rgb.write(0, 0x00FF00);
servo_P0.angle(abs(180));
servo_P1.angle(abs(180));
servo_P8.angle(abs(180));
servo_P9.angle(abs(180));
display.setCursorLine(1);
display.printLine("垃圾分类");
delay(1000);
display.fillScreen(0);
}
void loop() {
huskylens.request();
if (huskylens.isLearned(1)) {
if (huskylens.isAppearDirect(HUSKYLENSResultBlock)) {
if ((huskylens.readBlockCenterParameterDirect().ID==1)) {
display.setCursorLine(2);
display.printLine("识别可回收垃圾");
delay(500);
huskylens.request();
if ((huskylens.readBlockCenterParameterDirect().ID==1)) {
display.setCursorLine(2);
display.printLine("打开可回收垃圾桶");
servo_P0.angle(abs(90));
delay(5000);
servo_P0.angle(abs(180));
display.fillInLine(2, 0);
}
}
}
}
if (huskylens.isLearned(2)) {
if (huskylens.isAppearDirect(HUSKYLENSResultBlock)) {
if ((huskylens.readBlockCenterParameterDirect().ID==2)) {
display.setCursorLine(2);
display.printLine("识别有害垃圾");
delay(500);
huskylens.request();
if ((huskylens.readBlockCenterParameterDirect().ID==2)) {
display.setCursorLine(2);
display.printLine("打开有害垃圾桶");
servo_P1.angle(abs(90));
delay(5000);
servo_P1.angle(abs(180));
}
}
}
}
if (huskylens.isLearned(3)) {
if (huskylens.isAppearDirect(HUSKYLENSResultBlock)) {
if ((huskylens.readBlockCenterParameterDirect().ID==3)) {
display.setCursorLine(2);
display.printLine("识别厨余垃圾");
delay(500);
huskylens.request();
if ((huskylens.readBlockCenterParameterDirect().ID==3)) {
display.setCursorLine(2);
display.printLine("打开厨余垃圾桶");
servo_P8.angle(abs(90));
delay(5000);
servo_P8.angle(abs(180));
}
}
}
}
if (huskylens.isLearned(4)) {
if (huskylens.isAppearDirect(HUSKYLENSResultBlock)) {
if ((huskylens.readBlockCenterParameterDirect().ID==4)) {
display.setCursorLine(2);
display.printLine("识别其他垃圾");
delay(500);
huskylens.request();
if ((huskylens.readBlockCenterParameterDirect().ID==4)) {
display.setCursorLine(2);
display.printLine("打开其他垃圾桶");
servo_P9.angle(abs(90));
delay(5000);
servo_P9.angle(abs(180));
}
}
}
}
mind_n_ShiBieBianHao = (asr.read());
DF_LaJiFenLei();
}
// 自定义函数
void DF_LaJiFenLei() {
if (((mind_n_ShiBieBianHao==1) || (mind_n_ShiBieBianHao==2))) {
display.setCursorLine(2);
display.printLine("可回收垃圾");
servo_P0.angle(abs(90));
delay(5000);
servo_P0.angle(abs(180));
}
else if (((mind_n_ShiBieBianHao==3) || (mind_n_ShiBieBianHao==4))) {
display.setCursorLine(2);
display.printLine("有害垃圾");
servo_P1.angle(abs(90));
delay(5000);
servo_P1.angle(abs(180));
}
else if (((mind_n_ShiBieBianHao==5) || (mind_n_ShiBieBianHao==6))) {
display.setCursorLine(2);
display.printLine("厨余垃圾");
servo_P8.angle(abs(90));
delay(5000);
servo_P8.angle(abs(180));
}
else if (((mind_n_ShiBieBianHao==7) || (mind_n_ShiBieBianHao==8))) {
display.setCursorLine(2);
display.printLine("其他垃圾");
servo_P9.angle(abs(90));
delay(5000);
servo_P9.angle(abs(180));
}
else {
servo_P0.angle(abs(180));
servo_P1.angle(abs(180));
servo_P8.angle(abs(180));
servo_P9.angle(abs(180));
}
}

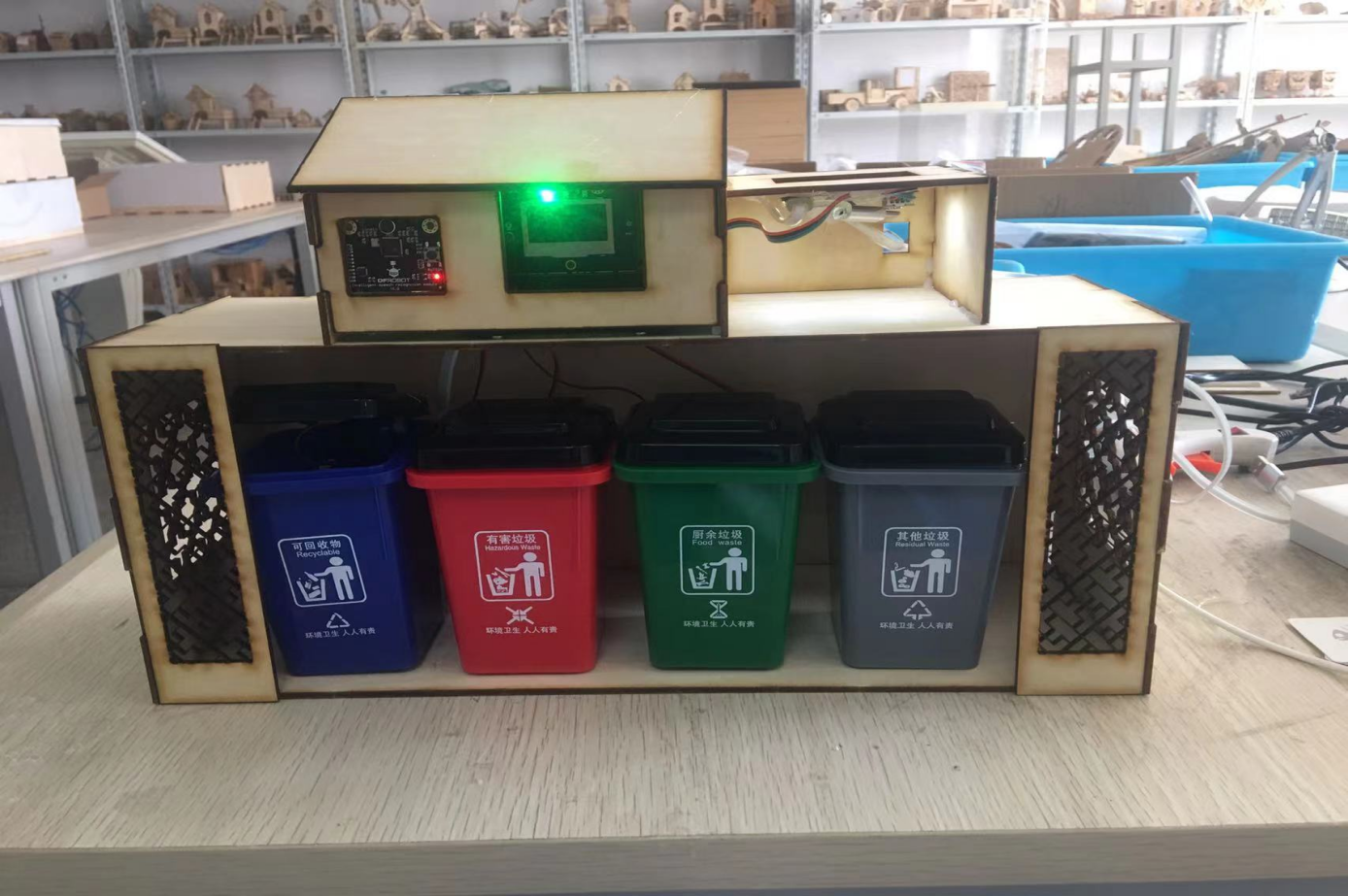

5、制作过程
6、创新设计说明
（1）结合人工智能，能够高效的对垃圾进行分类，减少垃圾分类时消耗的时间
（2）垃圾的精准分类，减少分错类时工作人员的二次分类
（3）同学们在进行垃圾分类时不用纠结该放到哪个垃圾桶，人工智能自动进行分类
7、作品设计体会
创造是个严谨中充满奇妙的事，需要想象力与耐心去仔细雕琢。
本作品虽然还是可行性的验证方案，从调研到方案确认，结论一直都很清晰明确；我校创客室工具齐全，因此支架模型设计制作没有什么障碍；经验不足的地方很多，硬件的构架，模型的搭建，电路的传接，以及电脑编程等等，都在制作过程中遇到一些小问题。
由于使用的零件中有许多小零件，在加上整体的零部件保护不完善，从而有了零件在使用过程中易丢、在特殊情况（如下雨天）易损坏的缺陷；同时部分大零件如掌控版、AI摄像头的外壳由于是木制，便有了韧性低易损坏、下雨天无法保护内部零件、外观笨重粗糙等缺点；因为采用较原始的通过单位时间内车轮旋转次数计算速度的方法，车在低速下可能速度计算偏差较大；部分零件如AI摄像头体积过大，在外使用一是不美观，二是容易被不法分子盯上；语音合成模块的声音太呆板，无法给学生带来较良好的骑行体验。
总之缺点、遗憾不少；但是经过这个项目的设计，我们学习到很多课堂中学不到的知识，让我们感到科技创新不是一蹴而就的，没有坚强的决心，没有坚定的恒心，没有敢于牺牲的精神就无法攀登科技的高峰。使我们坚定了致力于科学研究和发明，在物理、生物、化学等领域勇于探索，并敢于为科技献身的信念。
参考文献：
智能分类垃圾桶（语音识别、语音合成、OLED显示、舵机开...
出处: DF创客社区
https://mc.dfrobot.com.cn/thread-308963-1-1.html
——
