案例03：《语音提示器》
12477758255
作品名称
《语音提示器》
作者姓名
（2018届）
指导教师
邬肖英
作品获奖
作者单位
宁德市第五中学
教材名称
《GT创客空间创意智造（学生作品）》教学案例
教材类型
自编校本教材
教材简介
优选历届学生的创意作品编写的校本教材。面向六年级以上的中小学生，以培养学生物联网、人工智能知识为核心，智能智造、激发学生的创新意识；增强实践能力。
执教年级
六年级以上
课时长度
6课时
涉及器材
电脑、Arduino nano 、扩展板、MQ-7一氧化碳传感器、LED红色灯珠、L9110风扇模块、蜂鸣器、按键开关、激光切割机
涉及软件
Mind+、SketchUp、laserMaker
文件清单
设计教程(*.doc)、SU模型文件（*.skp）、切割文件(*.lcp)、配套代码(*.sb3)
《语音提示器》设计教程
设计分析
设计情境:
想法源于本学期设计项目《我的智慧校园创意设计》，同学们反映的个别同学上卫生间经常忘记冲水，特别是蹲便卫生间，经过多次观察，我们小组讨论后决定设计一个冲便提醒器，当有同学使用蹲位时，发出语音“请及时冲水”、或“不也冲冲，去也冲冲”、“向前一小步，文明一大步”，把它放哪里都可以，换个语音内容就可以，这个创意是不是实用。
课题申报：创意是我们小组独创，已经向老师申报过，其它小组不可以与我们雷同，否则视为抄袭，呵呵。
成本预算：不含锂电池才28.43元，小组4人筹集30元足已。外壳规格尺寸8cmX8cm*2cm，不足1/4块板，可以到创客室蹭。
硬件清单：
序号
硬件清单
数量
价格（元）
金额（元）
备注
1
Arduino Nano
1
13.00
13.00
2
ISD1820录放音模块
1
8.23
8.23
3
PAM8403功放模块
1
2.65
2.65
4
人体红外传感器模块
1
4.05
4.05
5
船形开关
1
0.5
0.5
6
3.7v大容量锂电池
1
46.85
46.85
选用
7
杜邦线
若干
0
0
8
合计
75.28
28.43元（不含电池）
二、配件及采购

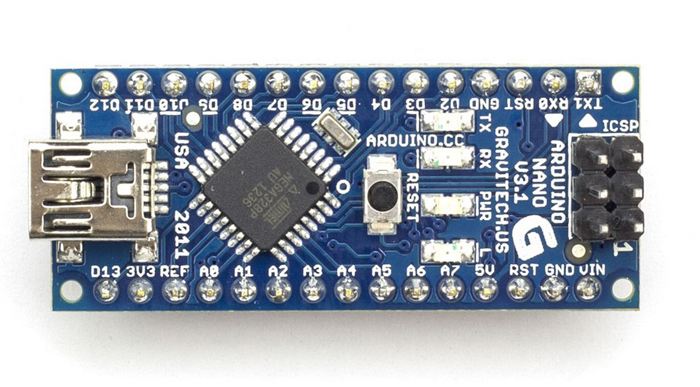

1）Arduino Nano
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.56a62e8dzL9UU3&id=569854590224&_u=lognj5b276

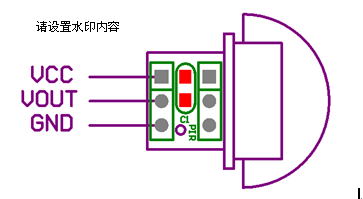

人体红外传感器模块
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.56a62e8dzL9UU3&id=5760704
27891&_u=lognj5de8d

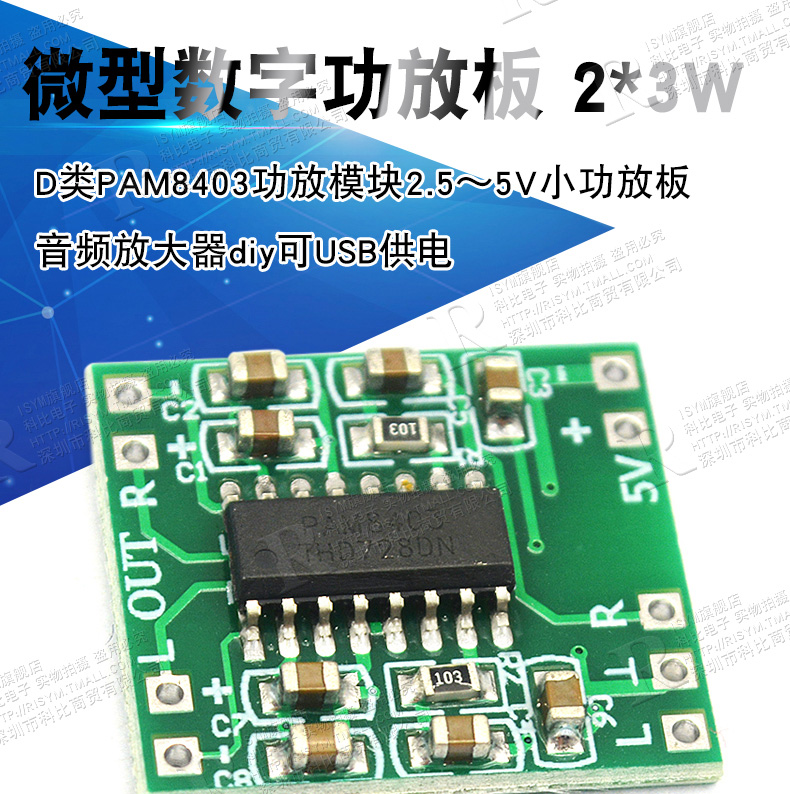

PAM8403功放模块
https://detail.tmall.com/item.htm?id=18574341954&spm=a1z09.2.0.0.56a62e8dzL9UU3&_u=lognj52b42

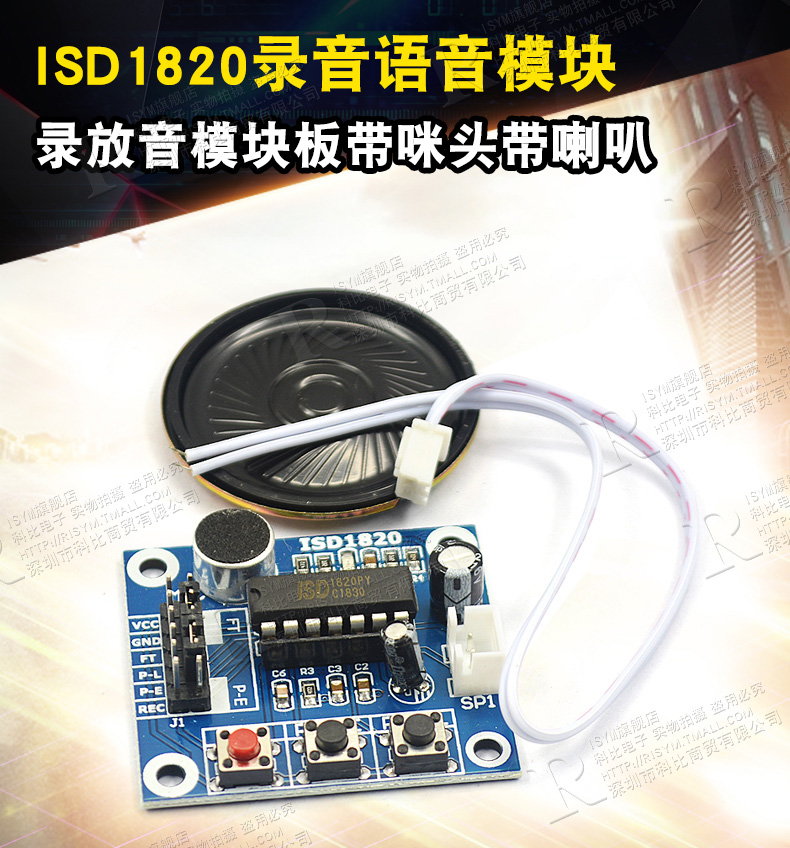

ISD1820录放音模块
https://detail.tmall.com/item.htm?id=13843047251&spm=a1z09.2.0.0.56a62e8dzL9UU3&_u=lognj5370c

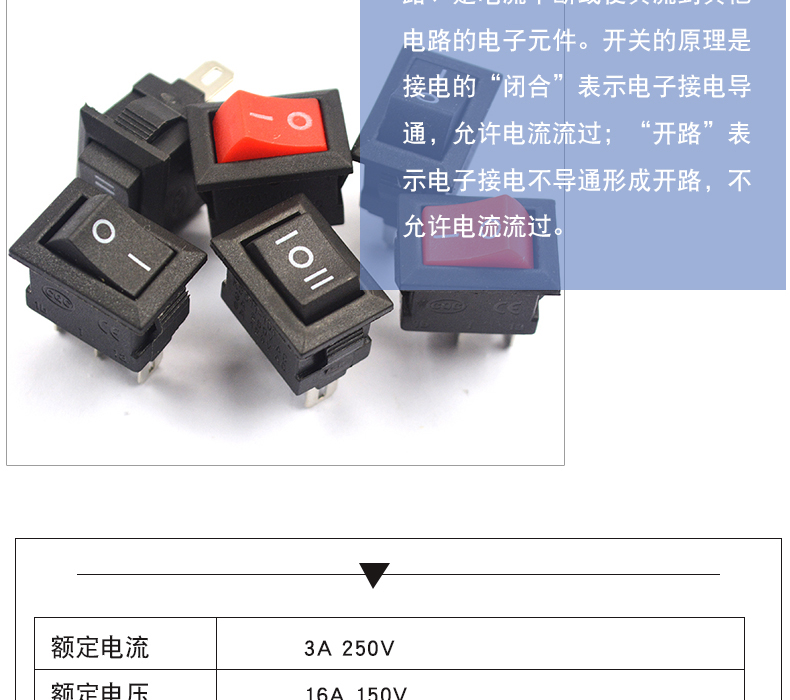

船形开关.
https://detail.tmall.com/item.htm?id=21097876057&spm=a1z09.2.0.0.56a62e8dzL9UU3&_u=lognj5318c

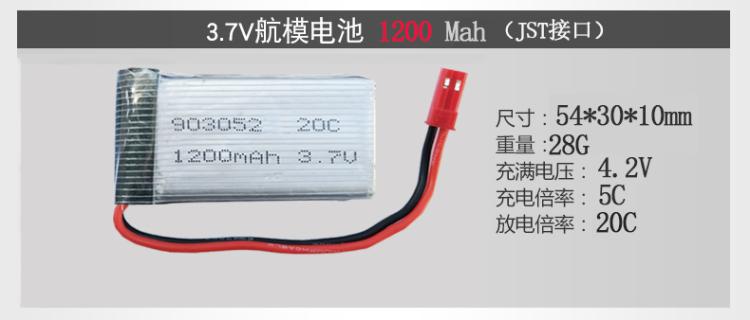

无人机电池3.7v大容量锂电池
7）LED红灯串接210欧电阻

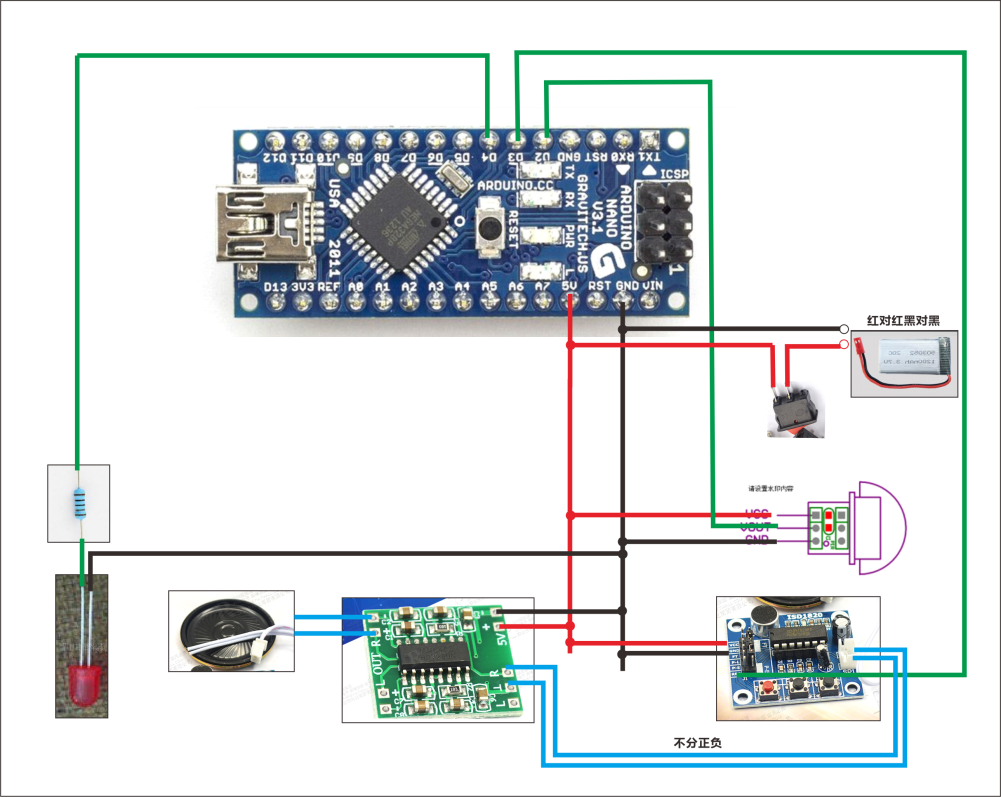

连接图
人体红外热运动传感器 D2 ； ISD1820录放音模块 D3 ； LED 灯 D4；
外观设计

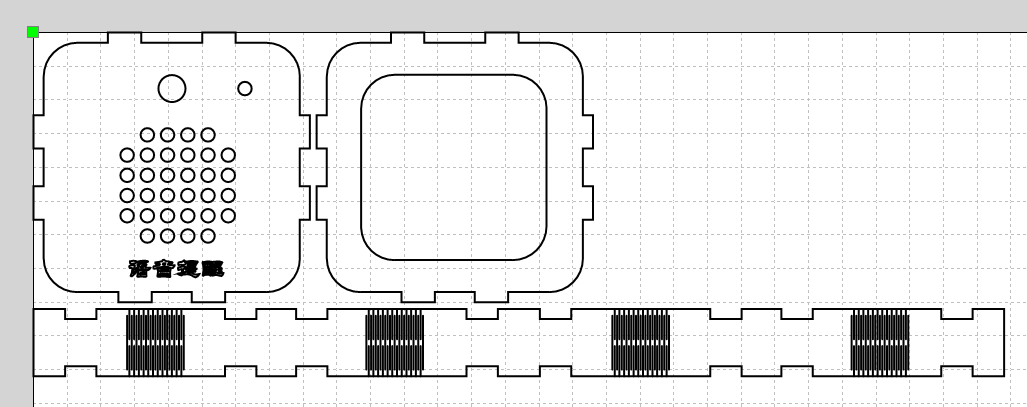

建模LaserMaker
规格：80mmX80mmX20mm
激光切割

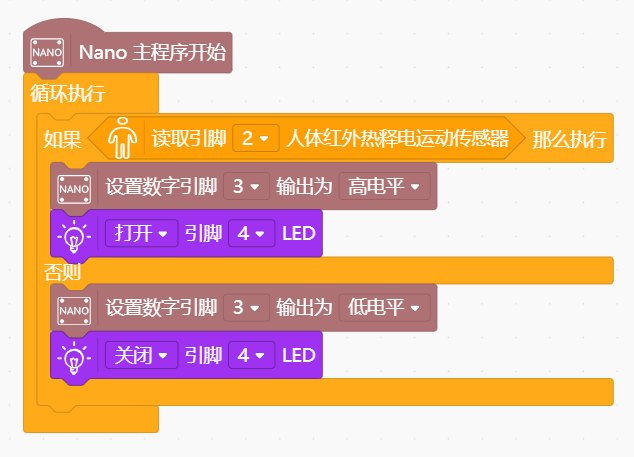

六、编程Mind+

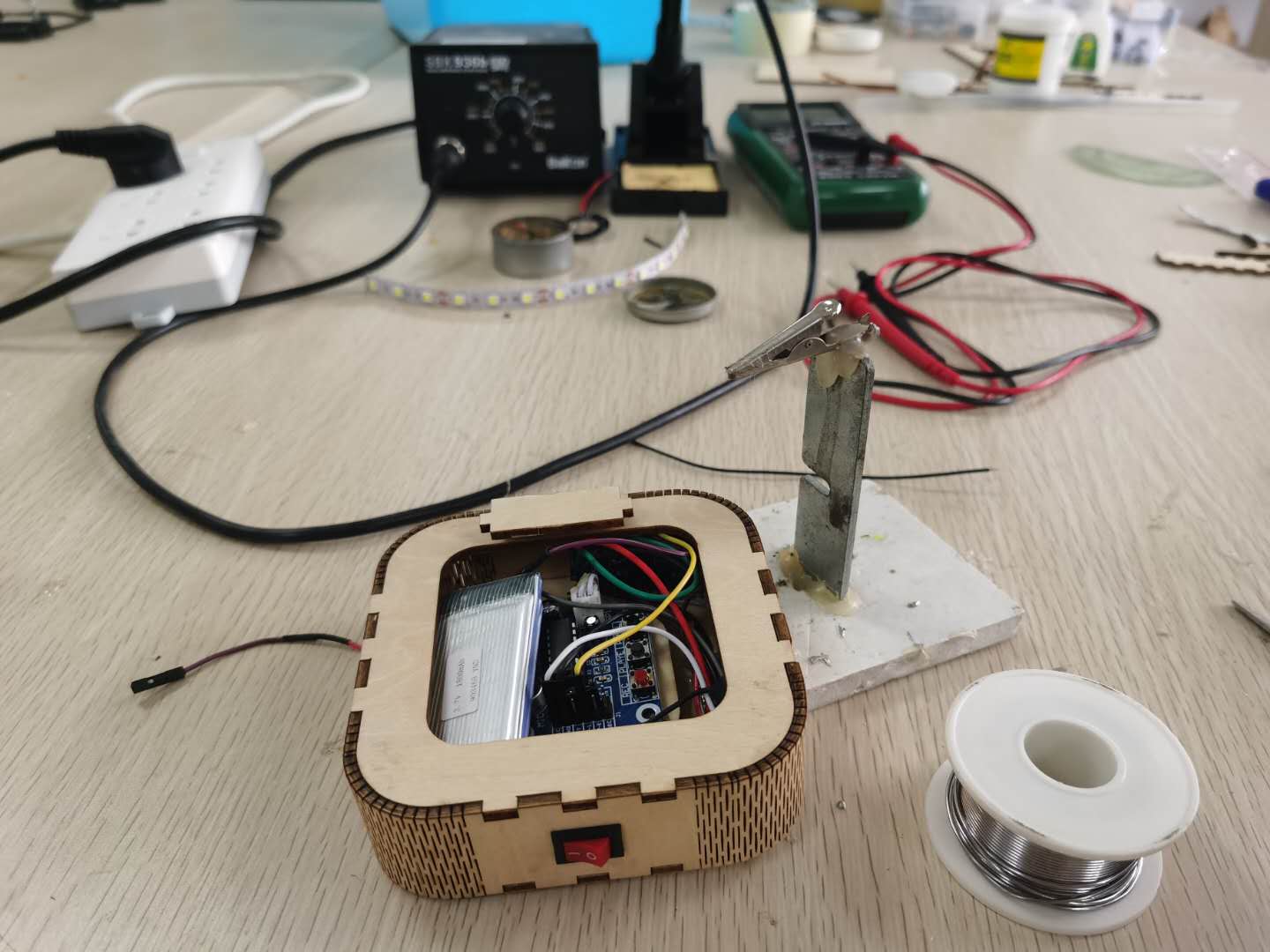

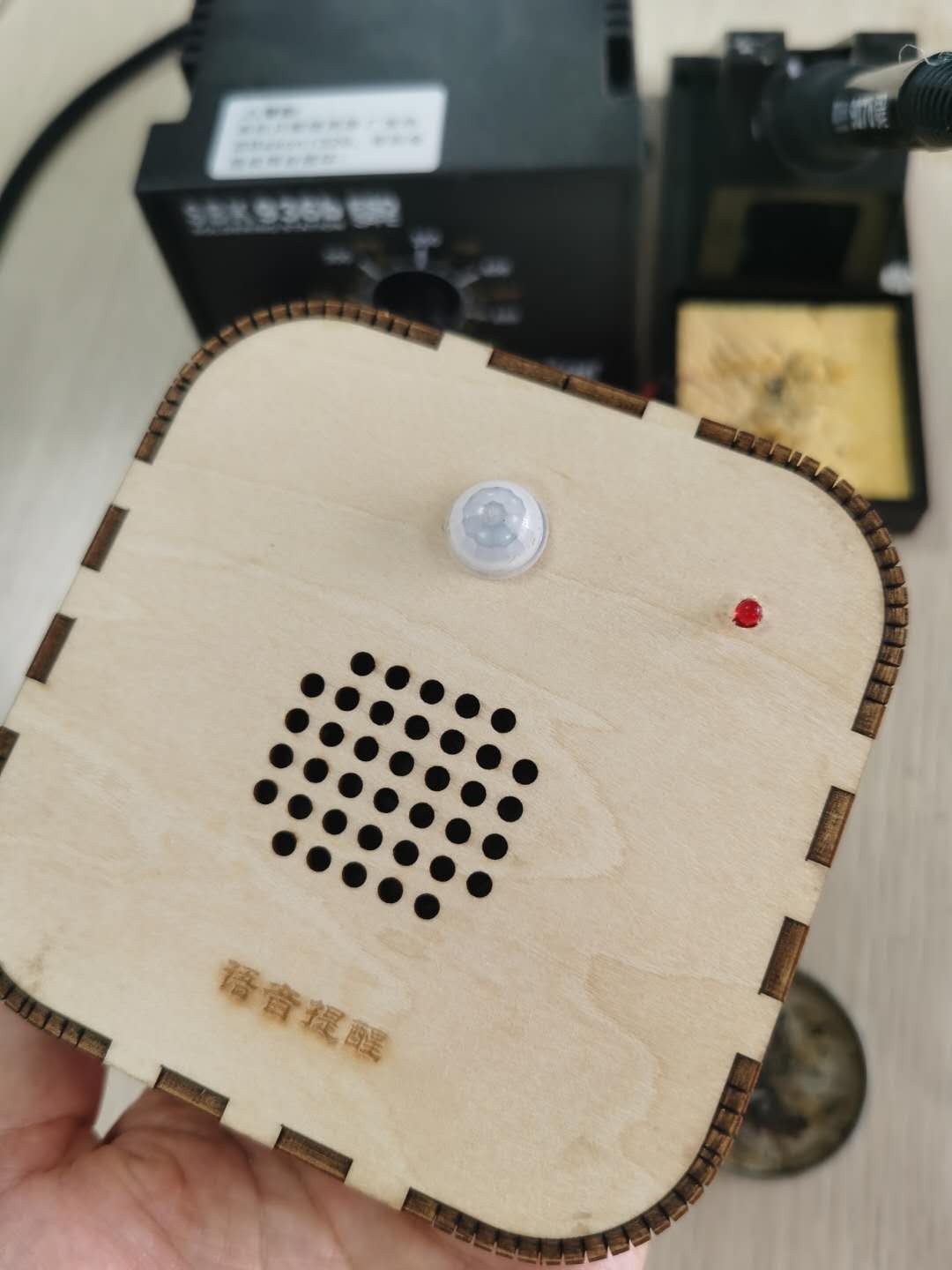

作品展示
——
